Электромагнитные силовые контакторы служат для включения вспомогательных машин, отопления, передачи напряжения на прицепной вагон (головной).
На электропоезда серии ЭТ2М устанавливают контакторы МК-18, МК-18-01, МК-19, МК-19-01 и МК-30. Эти аппараты схожи конструктивно. Отличаются они назначением, наличием блокировочных контактов и их расположением. Контакторы МК-18 и МК-18-01 применяют для включения и отключения цепей отопления электропоезда. Контактор МК-19 предназначен для включения и отключения вспомогательных цепей, контактор МК-19-01 служит для включения преобразователя. Контактор МК-30 служит для подключения обмоток возбуждения тяговых двигателей. На электропоездах ЭТ2, ЭД2Т и ЭР2Т устанавливают электромагнитные высоковольтные контакторы 1КМ-015 и 1КМ-016 (рис. 2.14). Контактор 1КМ-015 предназначен для
Технические характеристики электромагнитных силовых контакторов |
|
Номинальное напряжение, В................... |
...............3000 |
................160 |
|
Напряжение, возникающее при отключении |
|
между контактами, В: |
|
главными.................................. |
...............9000 |
вспомогательными, не более................... |
...............1500 |
Усилие нажатия главных контактов, Н (ктс)........ |
........9±2 (0,9±0,2) |
Время отключения, с, не более.................. |
................0,06 |
.........350x102x495 |
|
Масса, кг ................................... |
................14,5 |
коммутации цепей постоянного и переменного однофазного тока частотой 50 Гц, а контактор 1КМ-016 - для коммутации цепей постоянного тока.
Все контакторы имеют электромагнитный привод с катушкой постоянного тока.
Устройство аппаратов описано на примере контактора МК-18 (рис.2.15). Все узлы и детали контактора смонтированы на скобе 5 электромагнита. В окне скобы на призме установлен якорь 6, к скобе болтом прикреплена катушка
7. Система дугогашения состоит из ду-
Возможные неисправности электромагнитных силовых контакторов, их причины и способы устранения
Причина неисправности |
Способ устранения |
При подаче напряжения на включаюи^ую катушку контактор не включается или работает нечетко, с остановкой в промежуточном положении |
|
Обрыв обмотки включающей катушки |
Измерить сопротивление катушки. При бесконечно большом сопротивлении заменить катушку. Отвернуть болты крепления кронштейна, прижать якорь до его касания с ярмом и сердечником, затянуть болты |
Повышенная эрозия главных контактов |
|
Износ контактов Сломана или отожжена отключающая пружина. На пружине следы копоти, капли расплавленного металла, трещины Износ осей подвижного контакта или их посадочных мест |
Установить новые контакты. Отрегулировать растворы и провалы Заменить пружину. Контакты зачистить напильником Заменить изношенные детали. Главные контакты зачистить напильником |
Плохой контакт вспомогательных контактов |
|
Износ контактов Неправильно отрегулированы провалы контактов |
Заменить контакты Отрегулировать провалы контактов |
Обрыв жил гибкого соединения (повреждено более 25% общего количества) |
|
Выплавлен припой из выводов гибкого соединения |
Заменить гибкое соединение |
Следы пробоя тока на заземленные части контактора |
|
Обрыв провода или межвитковые замыкания дугогасительной катушки Ослаблены крепления выводов катушки Отсырела дугогасительная камера |
Проверить сопротивление катушки. При несоот-ветсдвии сопротивления заменить катушку. Убедиться в отсутствии межвитковых замыканий. При наличии межвитковых замыканий катушку заменить Подтянуть крепление выводов Измерить сопротивление изоляции дугогасительной камеры (оно должно быть не менее 8 МОм). При уменьшенном сопротивлении камеру высушить |
Оплавление внутренней поверхности дугогасительной камеры |
|
Контакты касаются стенок дугогасительной камеры из-за повышенного смещения Наплывы в щели дугогасительной камеры или у входа в щель |
Отвернуть болты, крепящие магнитную систему и панели. Отрегулировать смещение подвижного контакта и затянуть болты Удалить напильником наплывы. Продуть камеру сухим сжатым воздухом |

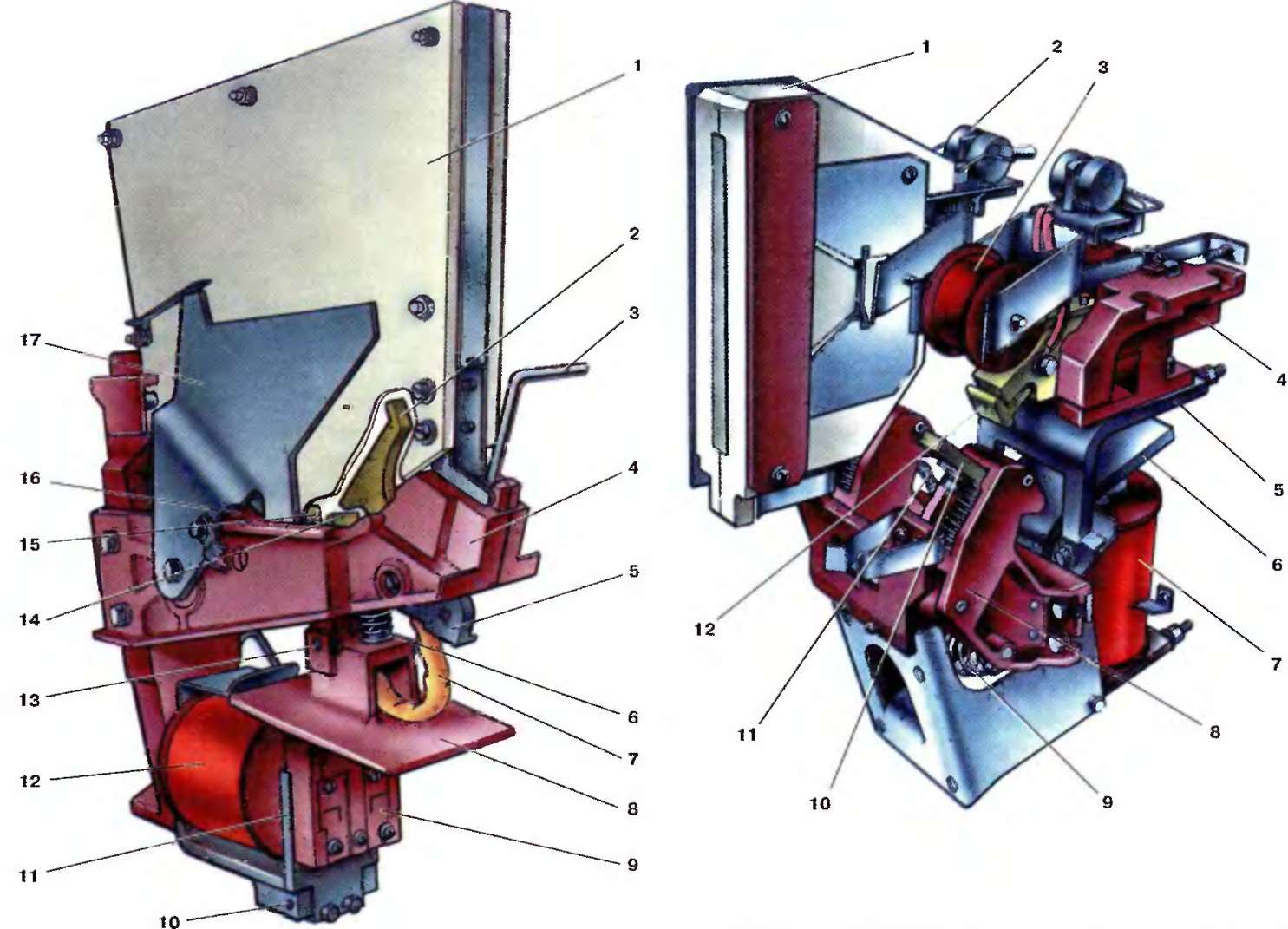

Рис. 2.14. Контактор 1КМ-016:
1 - дугогасительная камера; 2 - дугогасительный рог; 3 - зажим крепления дугогасительной камеры; 4 - стойка магнитного дутья; 5 - вывод; 6 - пружина; 7 - соединительный провод; 8 - изолятор; 9 - блок вспомогательных контактов; 10, 13 - оси; 11 - якорь; 12 - включающая катушка: 14 - подвижный контакт: 15 - неподвижный контакт, 16 - дугогасительная катушка; 17 - полюс
Рис. 2.15. Контактор 1УГК-18 (одна дугогасительная камера для наглядности снята):
I - дугогасительная камера; 2 - эксцентриковый зажим крепления дугогасительной камеры; 3 - дугогасительная катушка: 4 - изоляционное основание неподвижных контактов; 5 - скоба электромагнита; 6 - якорь; 7 - включающая катушка; 8 - изоляционный корпус подвижных контактов; 9 - отключающая пружина; 10 - подвижный контакт; 11 - соединительная шина: 12 - неподвижный контакт
гогасительной катушки 3 и дугогасительной камеры 1 с полюсами. В дуго-гасительных камерах контакторов МК-19 и МК-19-01 имеются перегородки. Вся система собрана на изоляционном основании 4 и корпусе 8.
В контактную систему входят два подвижных контакта 10, соединенные гибким шунтом 11 и образующие мостико-вый контакт, два неподвижных контакта 12, которые соединены последовательно через кронштейны с дугогаситель-ными катушками 3. Сами катушки соединены с выводами контактора.
Подвижные контакты установлены в изоляционных корпусах 8 на игольчатых опорах. Блокировочные контакты (на контактор МК-18 не устанавливаются) изготовлены из профильной меди для повышения их электрической изно-
состойкости. Зазор и провал контактов регулируют пластинами и шайбами. Блокировочные контакты выполнены в виде отдельного узла и закрыты прозрачным кожухом. Контактирующие поверхности напаяны серебром.
При подаче напряжения на включающую катушку 7 электромагнита якорь 6
поворачивается на призматической опоре, перемещая подвижную систему контактора. Замыкаются главные контакты и переключаются вспомогательные. Контактор разрывает электрическую цепь под действием отключающей пружины 9 после снятия питания с включающей катушки.
Технические характеристики силовых контроллеров 1 КС-009 |
(КС-26) |
Номинальное напряжение цепи, В: |
|
силовой ............................................... |
3000 |
управления ............................................. |
по |
Число позиций главного кулачкового вала ..................... |
20 |
Угол поворота главного кулачкового |
|
вала на одну позицию, град .................................. |
.....18 |
Время свободного вращения главного кулачкового вала при проходе |
всех |
позиций и давлении воздуха 0,5 МПа (5 кгс/см2), с ............... |
7-9 |
. . . .110 |

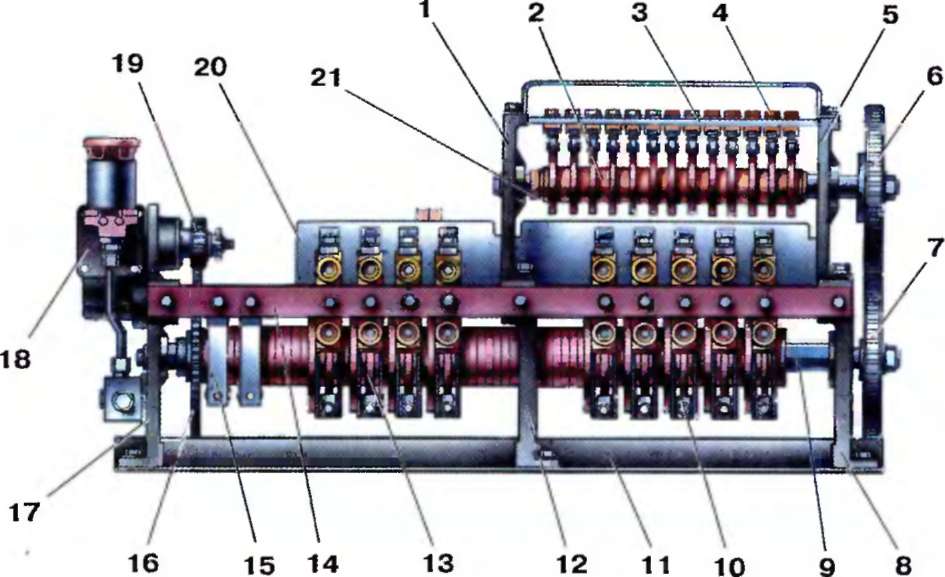

Рис 2.16. Реостатный силовой контроллер КС-26 (1КС-009):
!, 5 - рамы устройства блокировки низковольтных цепей; 2 - блокировочный кулачковый вал; 3 - рейка; 4 - блокировочный контактор; 6, 7 - шестерни привода блокировочного кулачкового вала; 8, 12, 17 - рамы контроллера; 9 - главный кулачковый вал; 10 - силовой кулачковый контактор; 11 - угольник; 13 - кулачковая шайба главного вала; 14 - изоляционная рейка; 15 - фиксаторы главного вала; 16, 19 - шестерни привода главного кулачкового вала; 18 - электропневматический привод; 20 - перегородка; 21 - кулачковая шайба блокировочного вала

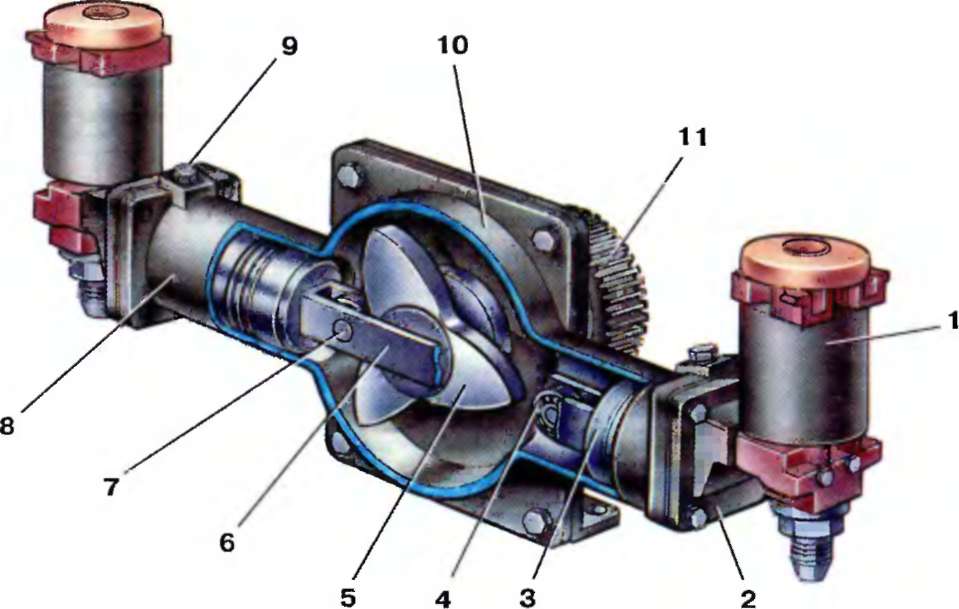

Рис. 2.17. Пневмопривод силового контроллера КС-26: в
1 - вентиль; 2 - фланец; 3 - поршень; 4 - ролик; 5 - трехлучевая звезда; 6 - подвижная рейка; 7 - ось ролика; 8 - цилиндр; 9 - пробка; 10 - корпус привода; 11 - шестерня
